Utilisation de la calculatrice HP 41CV à bord du Concorde par l'Officier Mécanicien

Analyse d'un passionné de l'aéronautique "Phil75", ingénieur dans l'informatique sur Paris et pilote d'avion privé, tirée d'un forum Hewlett-Packard


Les calculatrices HP 41 CV faisaient partie des calculateurs préconisés pour certaines opérations de maintenance des moteurs du Concorde, notamment pour exécuter un algorithme à partir des mesures enregistrées lors de la croisière supersonique d'un paramètre appelé EGT (Exhaust Gas Temperature) dont les résultats pouvaient conduire à une inspection des moteurs.

Mais pas d'interface directe, les valeurs des mesures se rentraient à la main !




























































Ci-dessous la page du manuel de maintenance (AMM - Aircraft Maintenance Manual) où l'on aperçoit les calculateurs préconisés (dont le HP 41CV).






































L'EGT est un paramètre qui est mesuré, pour chacun des quatre moteurs, à la sortie de la Turbine Basse Pression (BP) au moyen d'un ensemble de thermocouples que l'on aperçoit sur le schéma ci-dessous :






































et dont la valeur se lit sur les instruments moteurs au centre du tableau de bord :






































L'objectif du programme est de calculer une valeur "DELTA EGT" suivant un algorithme qui sera décrit plus loin, delta entre la valeur EGT relevée et une valeur de référence EGT calculée par l'algorithme en fonction d'autres paramètres.

Cette valeur DELTA EGT est comparée avec la moyenne arithmétique des valeurs DELTA EGT des deux vols supersoniques précédents, et si l'on observe un écart de plus de 20°C entre ces deux valeurs, le moteur incriminé doit faire l'objet d'une inspection avant le prochain vol.






































Les paramètres relevés doivent l'être dans les conditions suivantes :

* Régime de croisière
* Réchauffes (Post Combustion) coupées
* Manettes des gaz complètement en avant
* Mach compris entre 1,9 et 2,04
* Altitude entre 45 000 et 60 000 ft
* Période de croisière supersonique supérieure à 15 minutes
* Loi de régulation des moteurs (relation entre le régime de rotation de l'attelage basse pression et l'attelage haute pression) appliquée = "High"

Les paramètres à relever sont les suivants :

* Nombre de Mach
* Altitude en ft
* Température Air Totale (TAT, mesurée à l'avant)
* Et pour chaque moteur :
o N1 : régime de rotation de l'attelage basse pression (BP)
o N2 : régime de rotation de l'attelage haute pression (HP)
o EGT

NB : N1 et N2 ne s'expriment pas en tours/minute mais en % du régime

Voici maintenant la description de l'algorithme :

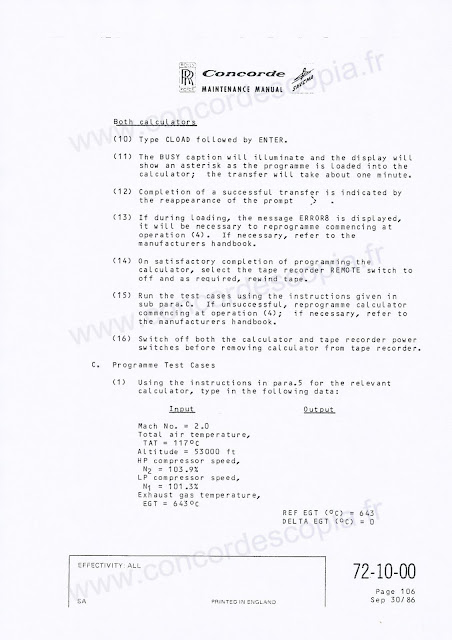

ainsi qu'un cas de test :






































L'étude complète tirée du manuel de maintenance du Concorde :
